উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
HILINK
সাক্ষ্যদান:
CE FCC Rohs
মডেল নম্বার:
ঐ খ-SWD2X2Bx
ভিডিও
ভিডিও
ভিডিও

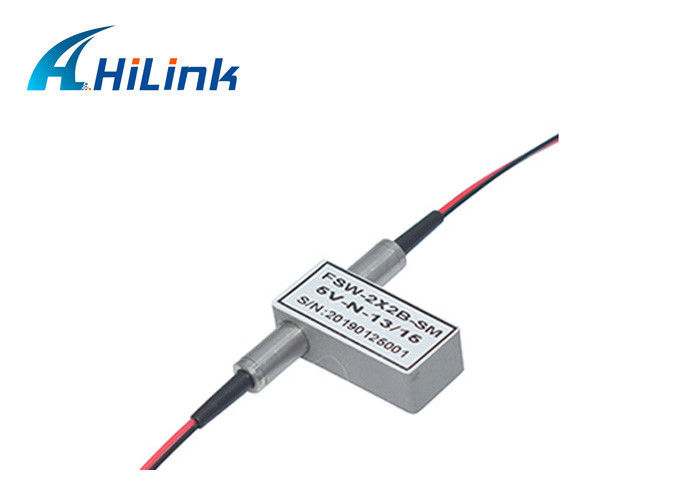

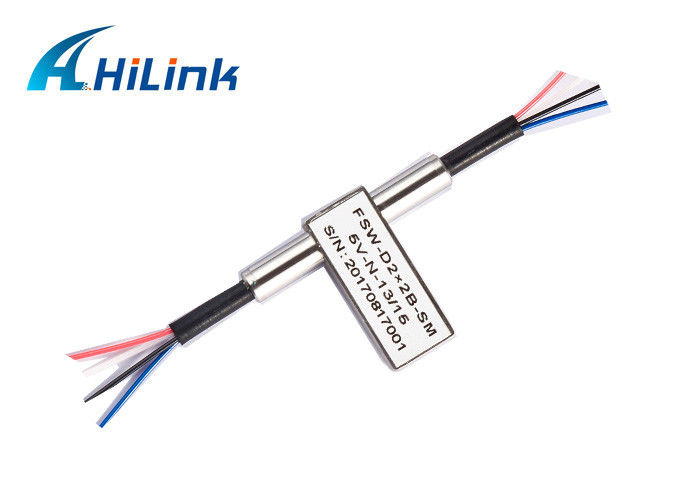

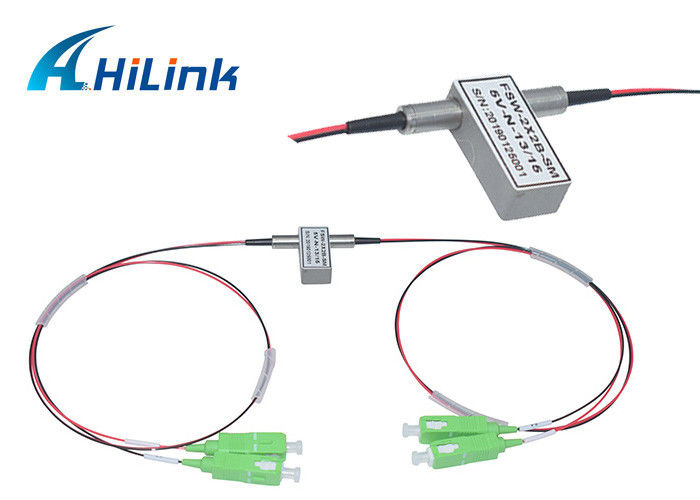

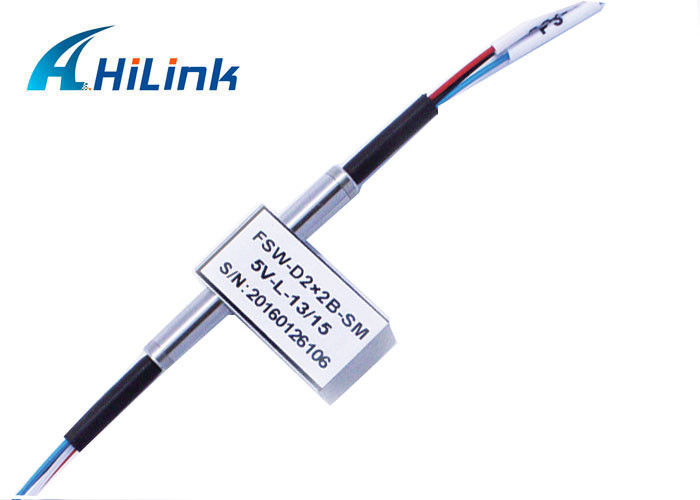

D2x2B 1310nm 1550nmযান্ত্রিক একক মোড ফাইবার অপটিক স্যুইচ কমপ্যাক্ট ডিজাইন
হিলিঙ্ক ডুয়াল 2x2B মেকানিকাল অপটিকাল স্যুইচ একটি নির্বাচিত আউটপুট ফাইবারগুলিতে ইনকামিং অপটিক্যাল সিগন্যালটিকে পুনর্নির্দেশের মাধ্যমে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।স্যুইচটিতে বৈদ্যুতিক অবস্থানের সেন্সরগুলি একীভূত হয়েছে thin
দ্বৈত 2x2B (D2x2B) মেকানিকাল অপটিকাল স্যুইচ সমস্ত তরঙ্গদৈর্ঘ্য পরিসীমা 1260nm 50 1650nm বা মাল্টিমোড 850nm তরঙ্গদৈর্ঘ্য সমর্থন করে, এটি অতি উচ্চ-নির্ভরযোগ্যতা, কম সন্নিবেশ ক্ষতি, দ্রুত স্যুইচিং গতি পাশাপাশি দ্বি-দিকনির্দেশক কার্যকারিতা সরবরাহ করে।অপটিকাল সুইচগুলি অপটিকাল নেটওয়ার্ক, সুরক্ষা, ট্রান্সমিটার এবং রিসিভার সুরক্ষা, নেটওয়ার্ক টেস্ট সিস্টেম এবং ইনস্ট্রুমেন্টেশনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
বৈশিষ্ট্য
কমপ্যাক্ট ডিজাইন, ক্ষুদ্রাকার আকার
সংক্ষিপ্ত সুইচিং সময়
দ্বি-দিকনির্দেশক
কম অপটিক্যাল বিকৃতি
লো ক্রস টক, লো সন্নিবেশ ক্ষতি
প্রশস্ত অপারেটিং তরঙ্গ দৈর্ঘ্যের ব্যাপ্তি
সীম সিল প্যাকেজ
অত্যন্ত স্থিতিশীল এবং নির্ভরযোগ্য
অপটিক্যাল পথে ইপোক্সি মুক্ত
একক মোড বা মাল্টিমোড optionচ্ছিক
ব্যর্থ-নিরাপদ লেচিং এবং অ-ল্যাচিং
অ্যাপ্লিকেশন
অপটিকাল নেটওয়ার্ক
সুরক্ষা / পুনরুদ্ধার
অপটিক্যাল সিঙ্গলাল রাউটিং
কনফিগারযোগ্য অপটিক্যাল অ্যাড / ড্রপ
ট্রান্সমিটার এবং রিসিভার সুরক্ষা
নেটওয়ার্ক টেস্ট সিস্টেম
স্পেসিফিকেশন পারফরম্যান্স
| পরামিতি | ইউনিট | এইচএল-এফএসডাব্লু-ডি 2 × 2 বি | |
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | এনএম | 670 ~ 980 | 1260 ~ 1650 |
| অপারেটিং ওয়েভলেন্থ | এনএম | 670/785/850/980 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডিবি | প্রকার: 0.8 সর্বোচ্চ: 1.2 | প্রকার: 0.6 সর্বোচ্চ: 1.0 |
| রিটার্ন লস | ডিবি | এমএম 30 এসএম 50 | |
| ক্রস্টল্টক | ডিবি | এমএম 30 এসএম 55 | |
| পিডিএল | ডিবি | ≤0.05 | |
| ডাব্লুডিএল | ডিবি | ≤0.25 | |
| টিডিএল | ডিবি | ≤0.25 | |
| পুনরাবৃত্তিযোগ্যতা | ডিবি | । ± 0.02 | |
| বিদ্যুৎ সরবরাহ | v | 3.0 বা 5.0 | |
| লাইফটাইম | বার | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| সংক্রমণ শক্তি | মেগাওয়াট | 500 ডলার | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ~ + 70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40। + 85 | |
| ওজন | ছ | 16 | |
| মাত্রা | মিমি | কাস্টমাইজেশন উপলব্ধ। | |
অপটিকাল রুটগুলি ডি 2 এক্স 2 বাইপাস
পিন ডিজাইন
| প্রকার | রাষ্ট্র | পিন সংজ্ঞা | শক্তি | শর্ত পর্যবেক্ষণ | ||||||
| ডি 2 এক্স 2 বি | ঘ | ৫ | । | 10 | ২-৩ | ২-৩ | 7-8 | 8-9 | ||
| নন-লেচিং | ক |
পি 1-পি 3 P1'-P3 ' |
- | - | - | - | বন্ধ | খোলা | খোলা | বন্ধ |
| খ |
পি 1-পি 4, পি 2-পি 3 P1'-P4 ', P2'-P3' |
ভি + | - | - | জিএনডি | খোলা | বন্ধ | বন্ধ | খোলা | |
| ল্যাচিং | ক |
পি 1-পি 3 P1'-P3 ' |
- | - | জিএনডি | ভি + | বন্ধ | খোলা | খোলা | বন্ধ |
| খ | পি 1-পি 4, পি 2-পি 3 | ভি + | - | জিএনডি | - | খোলা | বন্ধ | বন্ধ | খোলা | |
তথ্য বিন্যাস
|
ডি 2 × 2 বি ফাইবার অপটিকাল স্যুইচ - ক্রম তথ্য
|
||||||
|
ক
|
খ
|
গ
|
ডি
|
ই
|
এফ
|
জি
|
|
ফাইবার প্রকার
|
অপারেটিং
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
স্যুইচ প্রকার
|
পরীক্ষার তরঙ্গদৈর্ঘ্য
|
টিউব টাইপ
|
ফাইবার দৈর্ঘ্য
(সংযোজক অন্তর্ভুক্ত) |
সংযোগকারী
|
|
এসএম: এসএম, 9/125
এম 5: এমএম, 50/125 এম 6: এমএম, 62.5 / 125 এক্স: অন্যান্য |
3: 3 ভি
5: 5 ভি |
এল: লেচিং
এন: নন-লেচিং |
850: 850nm
1310: 1310nm 1550: 1550nm 1310/1550: 1310 / 1550nm এক্স: অন্যান্য |
25: 250um
90: 900 ম এক্স: অন্যান্য |
05: 0.5 মি: 5 সেমি
10: 1.0 মি: 5 সেমি 15: 1.5 মি: 5 সেমি এক্স: অন্যান্য |
ওও: কিছুই নেই
এফপি: এফসি / পিসি এফএ: এফসি / এপিসি এসপি: এসসি / পিসি এসএ: এসসি / এপিসি এসটিপি: এসটি / পিসি এসটিএ: এসটি / এপিসি এলপি: এলসি / পিসি এলএ: এলসি / এপিসি এক্স: অন্যান্য |
2x2 বি এর জন্য
