উৎপত্তি স্থল:
গুয়াংডং, চীন
পরিচিতিমুলক নাম:
HILINK
সাক্ষ্যদান:
CE FCC RoHS
মডেল নম্বার:
HL-QSFP-DD-DR4

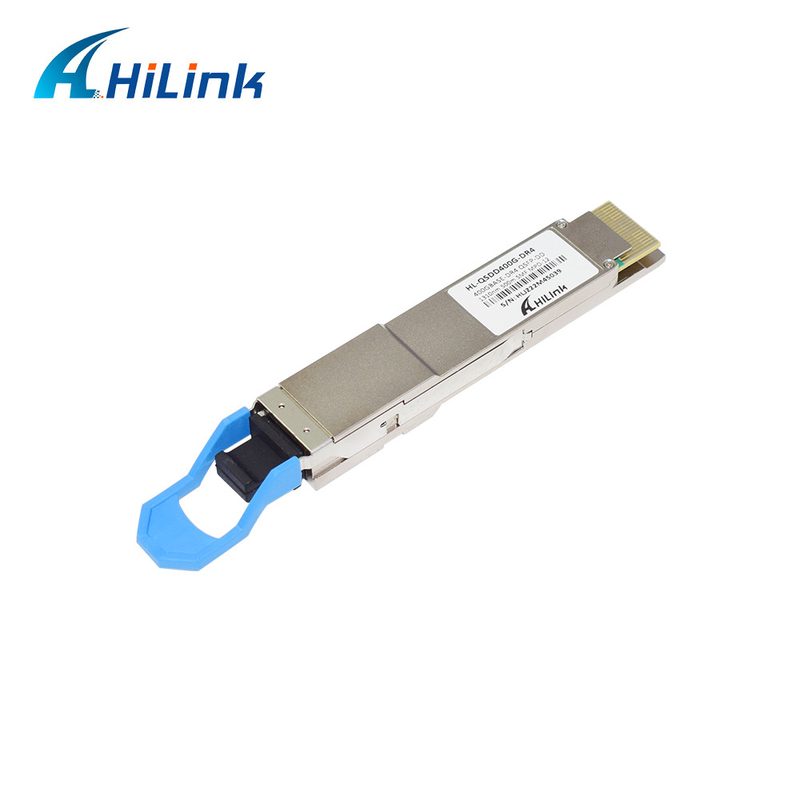

QSFP DD 400G DR4 PAM4 ফাইবার অপটিক ট্রান্সসিভার 500M SMF 1310nm MPO-12
এই পণ্যটি একটি 400Gb/s Quad Small Form Factor Pluggable-Duble density (QSFP-DD) অপটিক্যাল মডিউল যা 500M অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।মডিউলটি 50Gb/s (PAM4) বৈদ্যুতিক ইনপুট ডেটার 8টি চ্যানেলকে সমান্তরাল অপটিক্যাল সিগন্যালের 4টি চ্যানেলে রূপান্তরিত করে, প্রতিটি 400Gb/s এর সামগ্রিক ডেটা হারের জন্য 100Gb/s অপারেশন করতে সক্ষম।বিপরীতভাবে, রিসিভারের দিকে, মডিউলটি 100Gb/s এর সমান্তরাল অপটিক্যাল সিগন্যালের 4টি চ্যানেলকে একটি সমষ্টির জন্য প্রতিটি চ্যানেলে রূপান্তরিত করে।50Gb/s (PAM4) বৈদ্যুতিক আউটপুট ডেটার 8টি চ্যানেলে 400Gb/s এর ডেটা রেট।
বৈশিষ্ট্য
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | রেফ. | ||
| ট্রান্সমিটার | ||||||||
|
ডেটা রেট, প্রতিটি লেন |
53.125±100 পিপিএম |
জিবিডি | ||||||
|
মডুলেশন বিন্যাস |
PAM4 | |||||||
|
রেখার তরঙ্গদৈর্ঘ্য |
λ |
1304.5 |
1311 |
1317.5 |
nm | |||
|
গড় লঞ্চ পাওয়ার, প্রতিটি লেন |
-2.9 | 4 | dBm | |||||
|
অপটিক্যাল মডুলেশন এমপ্লিটিউড(ওএমএ), প্রতিটি লেন |
-0.8 | 4.2 | dBm | |||||
|
সাইড-মোড দমন অনুপাত |
এসএমএসআর | 30 | dB | |||||
|
OMA বিয়োগ TDECQ এ পাওয়ার চালু করুন, প্রতিটি লেন |
টিডিইসিকিউ | -2.2 | dBm | |||||
|
বিলুপ্তির অনুপাত |
ইআর | 3.5 | dB | |||||
|
ট্রান্সমিটার এবং ডিসপারসন আই ক্লাউজার এর জন্য PAM4, প্রতিটি লেন |
3.4 | dB | ||||||
|
অপটিক্যাল রিটার্ন ক্ষতি সহনশীলতা |
-26 | dB | ||||||
|
গড় লঞ্চ শক্তি বন্ধ ট্রান্সমিটার, প্রতিটি লেন |
-15 | dBm | ||||||
| রিসিভার | ||||||||
| রেখা তরঙ্গদৈর্ঘ্য | λ | 1304.5 | 1317.5 | nm | ||||
| ক্ষতির থ্রেশহোল্ড, প্রতিটি লেন |
THd | 5 | dBm | |||||
|
গড় রিসিভার শক্তি, প্রতিটি লেন |
-5.9 | 4 | dBm | |||||
|
পাওয়ার পাওয়ার, প্রতিটি লেন (ওএমএ) |
4.2 | dBm | ||||||
|
রিসিভার সংবেদনশীলতা (OMAouter) e,ach লেন (সর্বোচ্চ) |
|
-4.4 | dBm | |||||
|
স্ট্রেসড রিসিভার সংবেদনশীলতা (OMAouter), প্রতিটি লেন (সর্বোচ্চ) |
-1.9 | dBm | ||||||
|
LOS De-Assert |
LOSD | -8.4 | dBm | |||||
|
LOS দাবি |
লোসা | -15 | dBm | |||||
|
LOS হিস্টেরেসিস |
0.5 | dB | ||||||
|
স্ট্রেসড রিসিভারের সংবেদনশীলতার শর্ত |
||||||||
|
PAM4 (SECQ) এর জন্য চাপযুক্ত চোখ বন্ধ করা, পরীক্ষার অধীনে লেন |
0.9 | 3.4 | dB | |||||
|
প্রতিটি আক্রমণকারী লেনের OMAouter |
4.2 | dBm | ||||||
বিঃদ্রঃ
1. গড় পাওয়ার পাওয়ার, প্রতিটি লেন (মিনিট) তথ্যপূর্ণ এবং সিগন্যাল শক্তির প্রধান সূচক নয়।এই মানের নীচে একটি প্রাপ্ত শক্তি অনুগত হতে পারে না;যাইহোক, এর উপরে একটি মান সম্মতি নিশ্চিত করে না।
2. রিসিভার সংবেদনশীলতা তথ্যপূর্ণ এবং 4.9 dB পর্যন্ত SECQ এর মান সহ একটি ট্রান্সমিটারের জন্য সংজ্ঞায়িত করা হয়।
3. সমীকরণ 3: RS= সর্বোচ্চ (-6, SECQ-7.9) (dBm), যেখানে
আরএস হল রিসিভারের সংবেদনশীলতা,SECQ হল রিসিভারের সংবেদনশীলতা পরিমাপ করতে ব্যবহৃত ট্রান্সমিটারের SECQ
4. 2.4 E-4 এর BER-এর জন্য TP3-এ কনফর্মেন্স টেস্ট সিগন্যাল দিয়ে পরিমাপ করা হয়েছে
অ্যাপ্লিকেশন
ডেটা সেন্টার ইন্টারকানেক্ট
সামঞ্জস্য
হাইলিংক অপটিক্যাল ট্রান্সসিভার 100% সামঞ্জস্যতা:Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Mikrotik, Finisar, Netgear, Nortel, Juniper, Ruijie, Zyxel, ইত্যাদি।

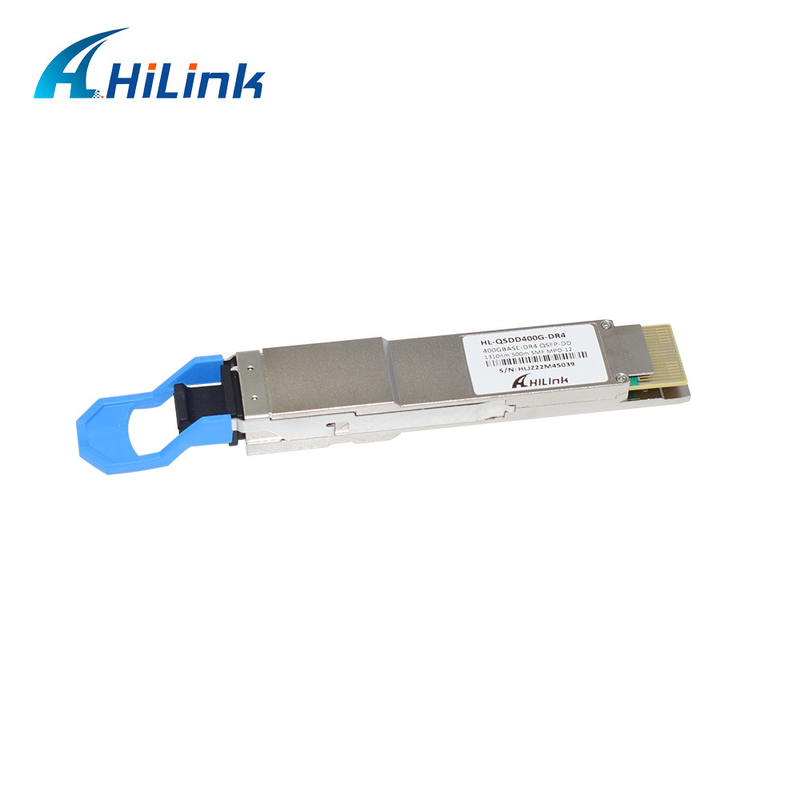

বিস্তারিত ফটো
হিলিংক অ্যাডভান্টেজ
1. Hilink 2007 সালে প্রতিষ্ঠিত, প্রায় 10 বছরের অভিজ্ঞতার সাথে এই ক্ষেত্রে বিশেষজ্ঞ।
2 "ক্রেডিট হল ভিত্তি, গুণমান প্রথম", আমাদের সমস্ত পণ্য নতুন, আমরা কখনই সেকেন্ড-হ্যান্ড উপাদান ব্যবহার করি না।
3. আমাদের পণ্যগুলি Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, Dlink, Alcatel, Riverstone, এর সাথে সামঞ্জস্যপূর্ণ
Enterasys, Netgear, Nortel, Juniper, Ruijie, Zyxel, ইত্যাদি।
4. আমরা চালানের তারিখ থেকে আমাদের সমস্ত পণ্যের জন্য 3 বছরের ওয়ারেন্টি প্রদান করি।
5. আমাদের সমস্ত পণ্য CE, ROHS, FCC এর মাধ্যমে পাওয়া যায়।
6. আমরা অপটিক্যাল সমাধান সহ DWDM CWDM WDM প্রদান করি।
FAQ
1. আমি একটি নমুনা অর্ডার পেতে পারি?আপনার MOQ কি?
পণ্যের গুণমান পরীক্ষা করার জন্য নমুনা অর্ডার সমর্থিত।1 টুকরা হল MOQ।
মিশ্র নমুনা গ্রহণযোগ্য.
2. সীসা সময় কি?
1-3 দিননিয়মিত পণ্যের জন্য পেমেন্ট পাওয়ার পর আমরা সাধারণত রাখিস্টকে;
বেশি পরিমাণের জন্য, আপনি HilinkTech-এর আপনার বিক্রয় প্রতিনিধির কাছ থেকে সহায়তা এবং বিশদ বিবরণ পাবেন।
3. শিপিং উপায় কি এবং সময়কাল কত?
DHL, UPS, FedEx বা TNTআপনার পছন্দ অনুযায়ী নেওয়া হবে।আগমন সাধারণত লাগে3-5 দিন.
4. আপনার ওয়ারেন্টি কি?
3 বছরওয়ারেন্টি। আপনি টেকনিক সাপোর্ট, রিপ্লেসমেন্ট বা রিফান্ড পাবেন।
