উৎপত্তি স্থল:
গুয়াংডং, চীন
পরিচিতিমুলক নাম:
HILINK
সাক্ষ্যদান:
CE FCC Rohs
মডেল নম্বার:
HL-SFP-1.25G-80KM
1.25G 1000BASE 80KM 1550nm SMF 1.25G অপটিক্যাল মডিউল LC SFP মডিউল DOM
সাধারণ:
1.25G 80KM Small Form Factor Pluggable (SFP) ট্রান্সসিভারগুলি Small Form Factor Pluggable Multi-Sourcing Agreement (MSA)-এর সাথে সামঞ্জস্যপূর্ণ।তারা একই সাথে IEEE STD 802.3 এবং 1x ফাইবার চ্যানেলে যেমন FC-PI-2 রেভ. 10.0-এ সংজ্ঞায়িত করা হয়েছে গিগাবিট ইথারনেট মেনে চলে। তারা RoHS অনুগত এবং সীসা-মুক্ত।
বৈশিষ্ট্য:
1.25Gb/s পর্যন্ত ডুয়াল ডেটা লিঙ্ক
হট-প্লাগেবল SFP পদচিহ্ন
1550nm DFB লেজার ট্রান্সমিটার
ডুপ্লেক্স এলসি সংযোগকারী
9/125µm SMF-এ 80কিমি পর্যন্ত
নিম্ন EMI-এর জন্য মেটাল এনক্লোজার
একক +3.3V পাওয়ার সাপ্লাই
কম শক্তি অপচয় <700mW
বাণিজ্যিক অপারেটিং তাপমাত্রা পরিসীমা: 0°C থেকে +70°C
অ্যাপ্লিকেশন:
1.25Gb/s 1000Base-ZX ইথারনেট
1.06 Gb/s ফাইবার চ্যানেল
জিigabit ইত্যাদিজernet এসwitcতিনিsকnd আরouters
চiথাকাrগহাnnel এসwitch আমিnচrকসেন্টruগture
1000বেস ট্রান্সসিভার সিরিজ:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| জিএলসি-জেডএক্স | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1510nm LC 200KM |

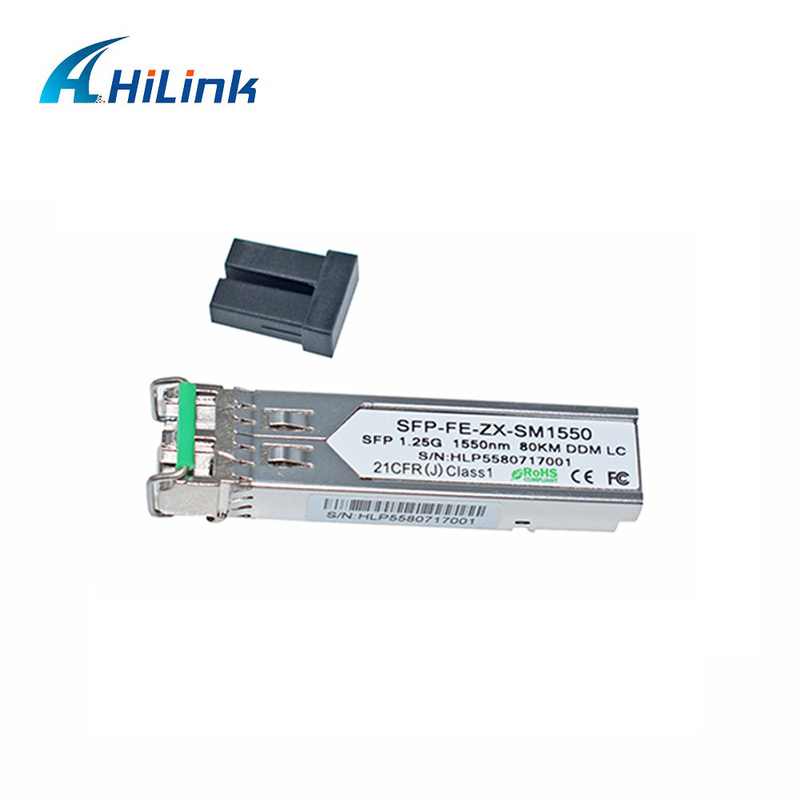

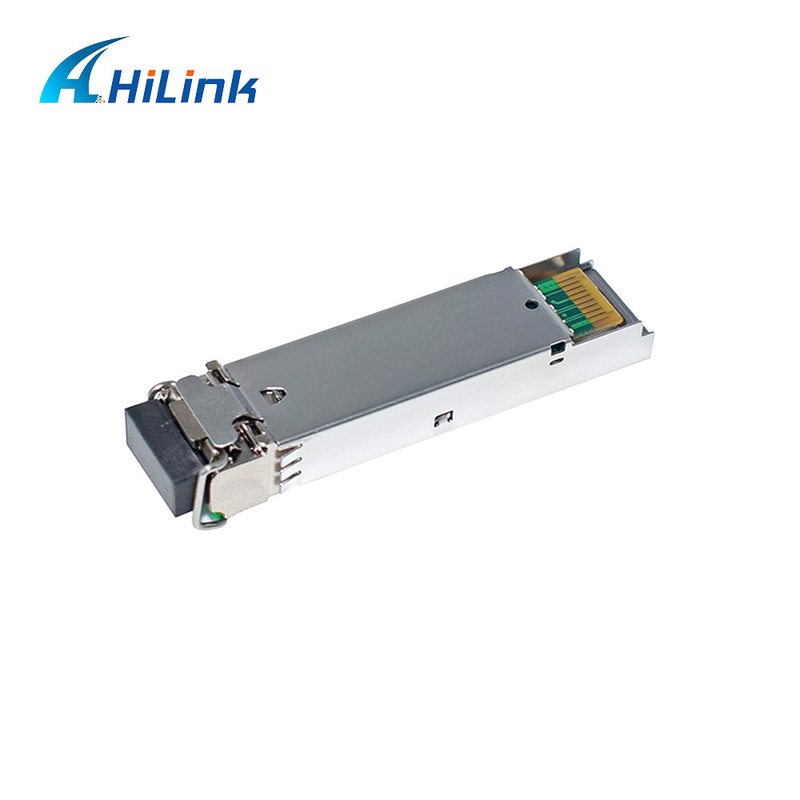

পণ্যের ছবি:
অপটিক্যাল বৈশিষ্ট্য (TOP=25°C, Vcc=3.3 ভোল্ট)ওস
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | রেফ. |
| সরবরাহ ভোল্টেজ | ভিসিসি | 3.00 | 3.60 | ভি | ||
| বিদ্যুত সরবরাহ | আইসিসি | 180 | 300 | এমএ | ||
| ট্রান্সমিটার | ||||||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | রিন | 100 | Ω | 2 | ||
| একক শেষ তথ্য ইনপুট সুইং | ভিন, পিপি | 250 | 1200 | mV | ||
| অক্ষম ভোল্টেজ প্রেরণ | ভিডি | ভিসিসি - 1.3 | ভিসিসি | ভি | ||
| প্রেরণ সক্রিয় ভোল্টেজ | ভেন | ভি | Vee+ 0.8 | ভি | ||
| ট্রান্সমিট অ্যাসার্ট টাইম নিষ্ক্রিয় করুন | 10 | আমাদের | ||||
| রিসিভার | ||||||
| একক শেষ তথ্য আউটপুট সুইং | Vout, পিপি | 200 | 800 | mV | 3 | |
| ডেটা আউটপুট বৃদ্ধির সময় | tr | 175 | পুনশ্চ | 4 | ||
| ডেটা আউটপুট পতনের সময় | tf | 175 | পুনশ্চ | 4 | ||
| LOS ফল্ট | VLOS দোষ | ভিসিসি - 0.5 | VccHOST | ভি | 5 | |
| LOS স্বাভাবিক | VLOS আদর্শ | ভি | ভি+০.৫ | ভি | 5 |
ptical বৈশিষ্ট্য (TOP=25°C, Vcc=3.3 ভোল্ট)
মন্তব্য:
1. নন কনডেনসিং।
2. এসি সংযুক্ত।
3. 100 ওহম ডিফারেনশিয়াল সমাপ্তির মধ্যে।
4. 20 - 80%
5. LOS হল LVTTL।যুক্তি 0 স্বাভাবিক অপারেশন নির্দেশ করে;যুক্তি 1 কোন সংকেত সনাক্ত করা নির্দেশ করে।
6. ডিজে-মুক্ত ডেটা ইনপুট সংকেত দিয়ে পরিমাপ করা হয়।প্রকৃত প্রয়োগে, আউটপুট DJ হবে ইনপুট DJ এবং ΔDJ এর সমষ্টি।
