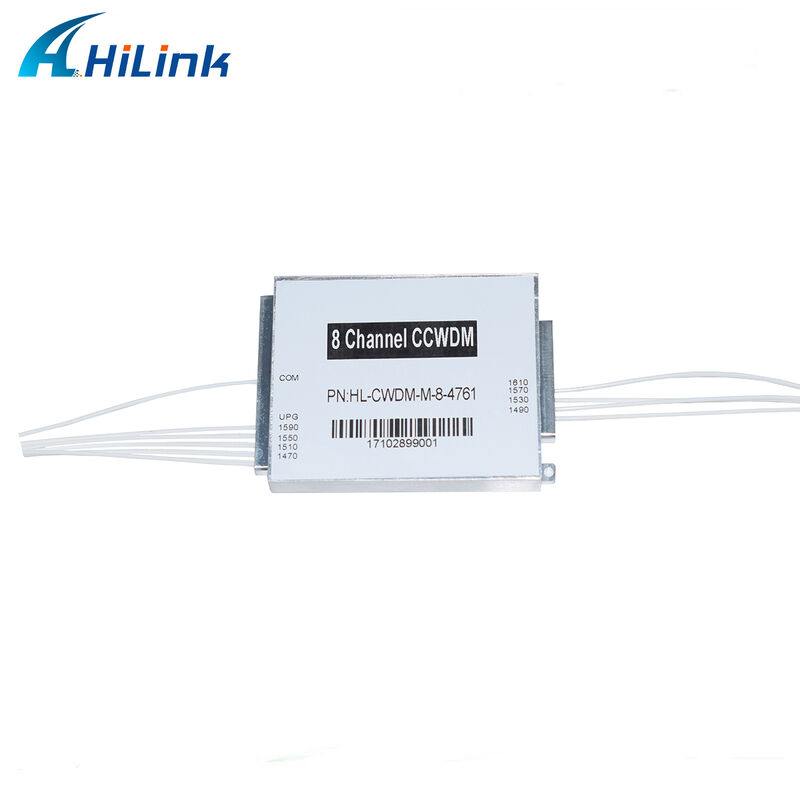

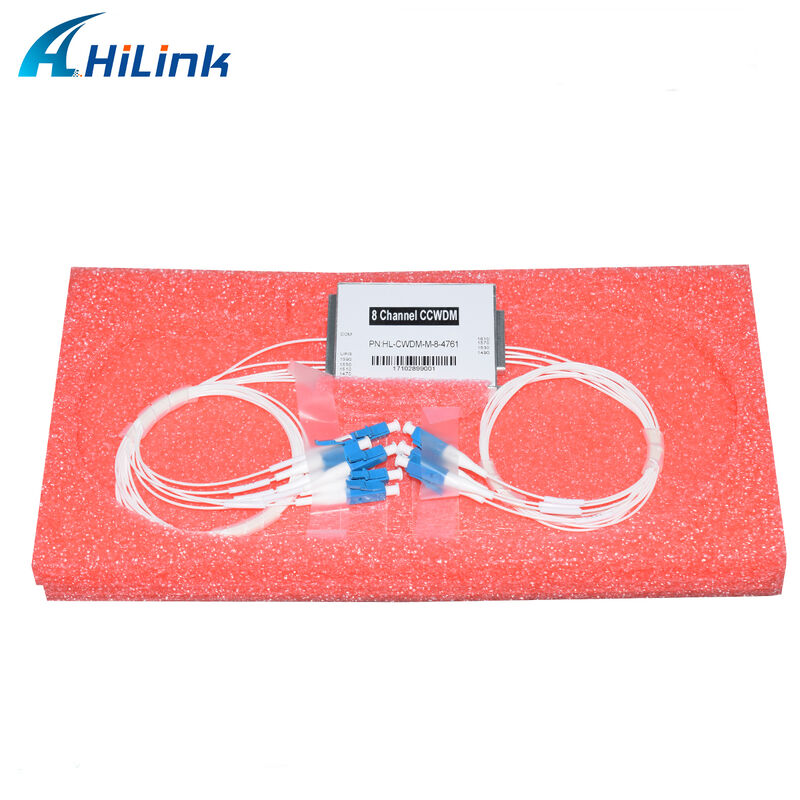

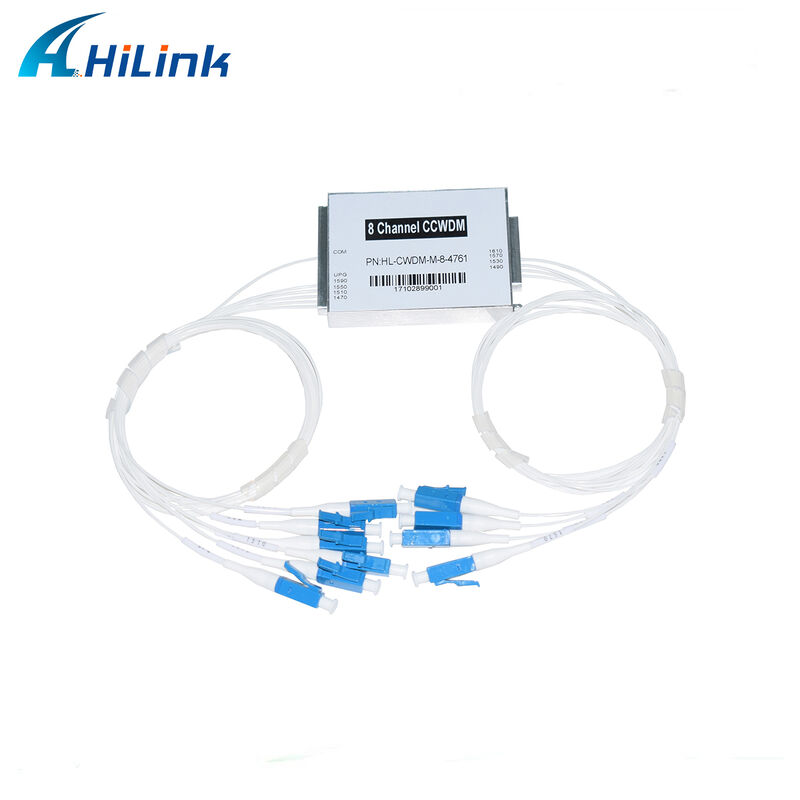

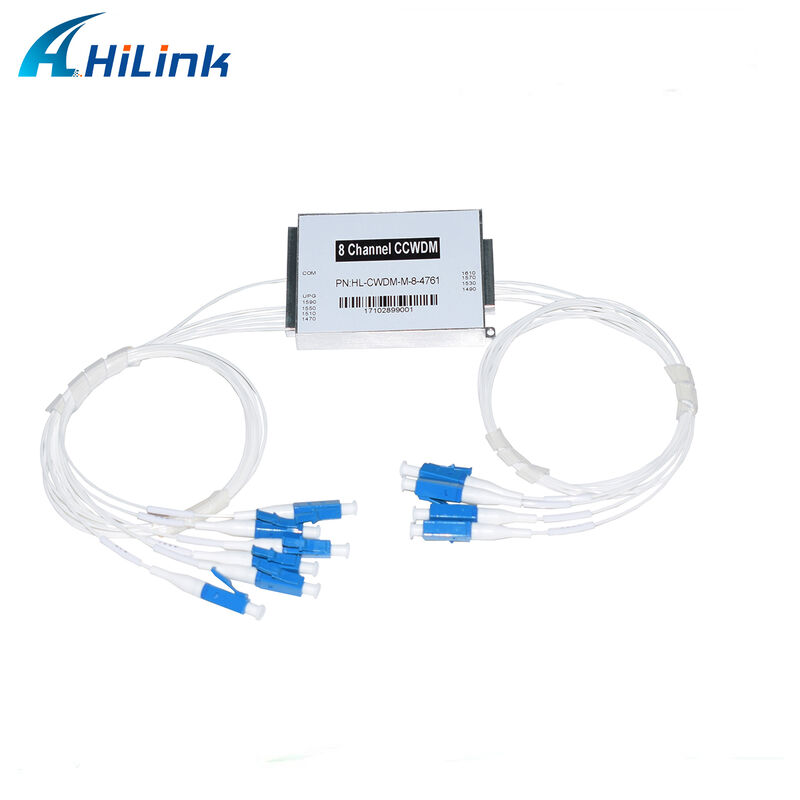

Name: Customizable 8 Channel Mini Small CWDM Mux Demux Module CCWDM Multiplexer with Ultra-Low Loss
Brand: Shenzhen HiLink Technology Co.,Ltd.
SKU: CCWDM-XX
Price: 160.00 USD
Availability: InStock

বাড়ি > পণ্য > সিডব্লিউডিএম মux ডামস মডিউল >

Customizable 8 Channel Mini Small CWDM Mux Demux Module CCWDM Multiplexer with Ultra-Low Loss

8 Channel CWDM Mux Demux Module

Mini Small CCWDM Multiplexer

Customizable CWDM Module

উৎপত্তি স্থল:

গুয়াংডং, চীন

পরিচিতিমুলক নাম:

HILINK

সাক্ষ্যদান:

CE FCC Rohs

মডেল নম্বার:

CCWDM-XX

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

তরঙ্গদৈর্ঘ্য:

1260nm-1610nm

পণ্যের নাম:

CCWDM মডিউল

চ্যানেল ব্যবধান:

20nm

রিটার্ন লস:

> 45 ডিবি

অপারেটিং তাপমাত্রা:

-5°C~ +75°C

সন্নিবেশ ক্ষতি:

< 1.8 DB

চ্যানেল নম্বর:

8 চ্যানেল

কাস্টমারাইজড:

হ্যাঁ

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

1 পিসি

মূল্য

আলোচনা সাপেক্ষে

পরিশোধের শর্ত

টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা

100PCS/সপ্তাহ

সম্পর্কিত পণ্য

8 CWDM চ্যানেল 1470-1610nm Mux Demux মনিটর এবং সম্প্রসারণ পোর্ট ডুয়াল ফাইবার LC/UPC সহ

সেরা মূল্য পান

এলজিএক্স ক্যাসেট সিডব্লিউডিএম এমইউএক্স ডেমাক্স 4 চ্যানেল 1470/1490/1590/1610nm ডুয়াল ফাইবার সিডব্লিউডিএম এমইউএক্স ডেমাক্স

সেরা মূল্য পান

এক্সপ্রেস পোর্ট সহ 4CH প্যাসিভ CWDM MUX DEMUX মডিউল ABS বক্স 1270-1610nm

সেরা মূল্য পান

ডুয়াল ফাইবার মাল্টিপ্লেক্সার CWDM Mux Demux মডিউল 19" 1U Rachmount Type

সেরা মূল্য পান

আমাদের সাথে যোগাযোগ

যোগাযোগ করুন

পণ্যের বর্ণনা

Customizable 8 Channel Mini Small CWDM Mux Demux Module

Hilink Low Loss Compact Coarse Wavelength Division Multiplexer (CCWDM) is based on Thin-Film-Filter and Micro-Optics technology. This product features a small form factor, ultra low loss, and high channel isolation. The lead-free packaging platform ensures high reliability and performance.

Key Features

Ultra-Low Insertion Loss
High Isolation
Low Polarization Dependent Loss (PDL)
Compact Design
Excellent Channel-to-Channel Uniformity
Mounting Options: 19" 1U Racks or ABS Box
Wide Operating Wavelength: 1260nm to 1620nm
Wide Operating Temperature: -40℃ to 85℃
High Reliability and Stability

Applications

CWDM Systems
PON Networks
CATV Links
WDM Networks

Compliance Standards

Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS Compliant

Technical Specifications

Description	Unit	Min	Typical	Max
Optional Channel Loss	dB		1.0	1.5
Pass Band Width	nm	13	15
Flatness	dB		0.3	0.5
Adjacent Channel Isolation	dB	30	35
Non-Adjacent Channel Isolation	dB	35	40
Directivity	dB	50
PDL	dB			0.2
PMD	ps			0.2
Maximum Power	mW	300
Pass Channel Insertion Loss	dB		1.0	1.5
Operating Temperature	°C	-10 to +70
Storage Temperature	°C	-40 to +85
Package Dimensions	mm	44(L) × 28(W) × 6(H)
Channel Wavelength	nm	1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 (Custom selection available: any 4 channels between 1260-1625nm)

Note: Specifications are provided without connectors. Add 0.2dB loss per connector.

Ordering Information

Available in compact packaging or 19" 1U rack mounting options.

Configuration	Channels	1st Channel	Fiber Type	Fiber Length	Connector Type
M=Mux D=Demux O=OADM	02=2ch 08=8ch 16=16ch 18=18ch N=Nch	27=1270nm 47=1470nm 49=1490nm 61=1610nm SS=Special	1=Bare Fiber 2=900μm 3=2mm Cable 4=3mm Cable	1=1m 2=2m S=Specify	0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/UPC
